양자암호화 프로토콜(BB84, COW04)

정의

- 0비트의 상태를 나타내는 편광 2가지와 1비트의 상태를 나타내는 편광 2가지를 정의 한 다음 십자필터와 대각필터를 통해 측정함으로써,안전하게 키를 교환하는 방법

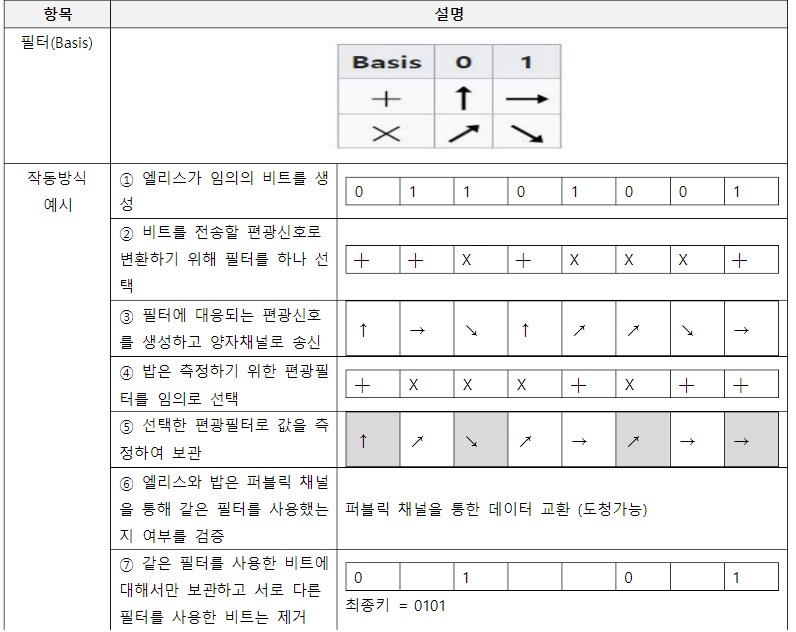

메커니즘

참고(양자암호통신 장비 주요기술)

주요기술	기술요소	설명
키분배장비(QKD)기술	APD(Avalanche Photodiode)	통신 파장영역에서의 광 흡수율이 높고, 구동전압이 낮아 단일 광자 검출 소자로 많이 이용
양자통신 채널기술	유선통신채널(광섬유)	단일모드 광섬유를 사용하여 네트워크 구축 투과손실이 낮아 장거리 통신에 활용
	무선통신채널(대기이용)	위성과 지상 사이를 대기를 통해 QKD 암호 통신 날씨의 영향을 많이 받아 단거리 통신에 이용
시스템 고도화기술	양자중계기	광섬유 기반의 장거리 양자암호통신을 위한 증폭기 양자상태 유지하며 신호 전달
	양자다중화 중계기	다대다 양자암호통신 가능한 양자전용중계기
	양자인증, 서명	기밀성, 인증, 무결성, 부인방지 기능 제공
양자암호 장비 간의 통신을 위해 양자통신채널을 이용하고 각각의 키는 키분배 장비를 통해서 생성하여 통신

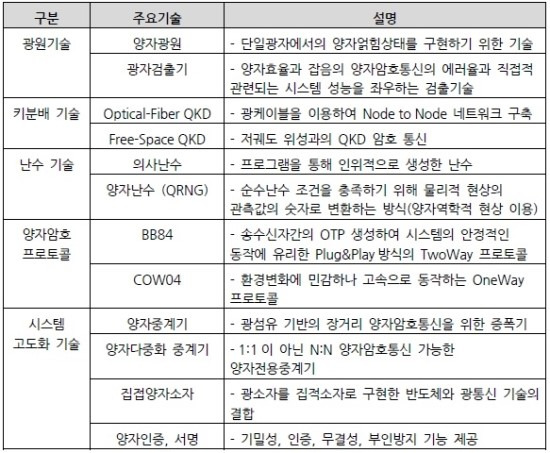

참고(양자암호통신 양자, 송수신 주요기술)

주요기술	기술요소	설명
광원 기술	양자 광원	단일 광자에서 양자 얽힘 상태를 구현하기 위한 기술
	광자 검출기	양자효율과 잡음의 양자암호통신의 에러율과 직접적관련되는 시스템 성능을 좌우하는 검출기술
난수 기술	의사 난수	프로그램을 통해 인위적으로 생성한 난수
	양자 난수(QQNG)	암호키 생성 과정 중 필요한 완전 난수를 진정 난수로 생성하며,초고속으로 난수를 생성하는 기술 도청자도 예측할 수 없는 무작위(난수)를 생성
양자 암호키 구현 기술	Plug & Play	FM(Faraday Mirror)를 이용해서 자동으로 위상과 편광을 보정하여 양자 암호통신 암호 키 구현 광섬유를 통한 장거리 전송에 적합
양자암호 프로토콜	BB84	송 수신자간의 OTP 생성하여 시스템의 안정적인 동작을 수행하는Plug & Play 방식의 TwoWay 프로토콜
	COW04	환경변화에 민감하나 고속으로 동작하는 OneWay 방식 프로토콜
양자암호통신 기술의 양자의 특성을 이용하여 생성한 비밀키의 암호 해독은 불가능 하지만 그 외의 부가 정보를 이용하여 통신 교란 및 암호 취득, QKD공격, APD의 오작동 유도 및 송수신 공격이 가능한 취약점 존재



양자암호통신의 취약점

양자암호통신 장비 취약점



구분	취약점	설명
QKD 공격	광자 분리 공격 (PNS Attack, Photon Number Splitting Attack) * 양자 비 파괴 공격 (quantum non-demolition attack)	전달되는 큐비트의 상태에 영향을 주지 않으면서 그 펄스에 포함된 광자의 개수가 여러 개일 때 다중 광자 펄스 중 일부 광자를 조금씩 나누어 가진 후 송수신지 몰래 비밀키를 탈취하는 공격 방법 광원이 완벽한 단일광자상태를 만들어내지 못하고 일정확률로 다중광자상태를 내보내는 경우 이다중광자상태를 이용 전달되는 큐빗의 상태에 영향을 주지 않으면서 그 펄스에 포함된광자의 개수는 측정이 가능
양자 검출기공격	Blinding 공격	도청자가 APD에 의도적으로 강한 빛을 보내 APD를 가열시킨 다음 낮아진 인가 전압(Bias voltage)와 광 검출 효율(Detect efficiency)을 이용해 정보 탈취
	After-gate 공격	APD의 게이트 타이밍(Gate timing) 이후에 강한 빛을 APD에 입사시켜 Dead time을 만들거나 선형 동작 클릭(Linear operation click)을 이용하여 검출기의 작동을 조절하여 비밀키 탈취 도청자는 이를 통해 송신자와 수신자 사이에서 광자를 가로채서 측정하여 비밀키 전체를 탈취
	Time-shift 공격	한 시점에서 두 개의 APD 간의 검출효율이 다른 경우를 이용한 공격 도청자가 송신자로부터 광자를 가로채 확인 후 광자의 타이밍을 조절해서 수신자에게 보내면, 수신자의 APD 작동을 조절할 수 있게 되고 이를 통해 정보 탈취
	Trojan-horse 공격	QKD 시스템을 가동하지 않는 시간에 도청자가 송신자와 수신자 간의 광섬유를 통해 수신자 쪽으로 레이저를 보내어 되돌아오는 빛을 분석하여 정보를 탈취

양자암호통신 송수신 취약점



구분	취약점	설명
큐비트 분석공격	차단-재송신 공격(intercept-resend attack)	송신자가 수신자에게 보내는 큐비트를 공격자가 가로채서 자신이원하는 측정 후 수신자에게 공격자가 자신에게 유리한 상태의 큐비트를 보내는 방법
	복제 공격법(cloning attack, symmetric individual attack)	전달되고 있는 큐비트에 양자 복제(quantum cloning)를 하는 방법 양자 역학적으로 완전한 복제는 불가능하지만 암호 키에 대해 일부 정보를 얻는 형태의 공격
DDoS	서비스 거부 공격	통신 선상에 과부하를 줘서 정상적으로 통신하지 못하거나 하기힘들게 만드는 방법. 케이블을 물리적으로 절단 퍼블릭 채널을 대상으로 하는 고전적인 DDOS
송수신 교란	중간자공격(Man in the Middle Attack)	중간공격자가 송신자와 수신자 사이에 들어가서, 송신자에 대해서는 수신자처럼, 수신자에 대해서는 송신자처럼 행세하는 공격기법
	트로이 목마공격(Trojan horse attack)	plug and play 양자암호시스템에서 스파이펄스를 보냄으로써 실험장치의 상태를 알아내는 방법
양자 암호 통신의 취약점으로 인해 양자암호통신의 신뢰성 확보를 위하여 대응방안이 필요

양자암호통신 취약점 대응방안



구분	취약점	대응방안
QKD 공격	광자 분리 공격	Decoy state method, SARG04 등 개선된 프로토콜을 사용해서 광자 분리 공격 회피 셋 이상의 경로를 통한 위상 차이를 이용, 위장용 펄스를 사용하는프로토콜을 통해 광자 분리 공격 대응 다중 광자 상태를 만들어 내게 될 확률을 특정 기준 이하로 유지하여 광자 분리 공격 대응
양자 검출기 공격	Blinding 공격	APD 에 강한 빛이 들어오는지 여부를 모니터링 함으로써 도청 회피
	After-gate 공격	APD 에 들어오는 빛의 세기를 실시간으로 모니터링 하여 After-gate 공격 대응
	Time-shift 공격	도청자가 알아차리지 못할 정도로 미세한 Delay line 을 만들어 검출효율을 모니터링 하여 Time-shift 공격 대응
	Trojan-horse 공격	QKD 시스템을 가동하지 않는 시간에는 수신자 측 장비를 닫아두거나 수신자 측에 들어오는 빛을 모니터링 하여 Trojan-horse 공격 대응
큐비트 분석 공격	차단-재송신 공격	개선된 양자암호통신 프로토콜 이용 및 실시간 모니터링 양자 무결성 검증 및 IDS, IPS, SIEM 적용
	복제 공격법	양자내성암호를 적용하여 복제에 대한 공격 예방
DDoS	서비스 거부 공격	일반통신망에 Anti DDoS 장비 배치, TCP 기반 DDoS 방어준비, 이상 트래픽 모니터링, Whitelist 방식의 방화벽 설정, 서버 분산을 통한 가용성 확보
송수신 교환	중간자공격(Man-in-the- Middle Attack)	광 통신에서만 적용가능한 양자암호통신이 아닌 일반적인 유무선통신에도 양자 암호 기법 적용(LTE, WIFI, Bluetooth 등)
	트로이 목마공격(Trojan horse attack) 은닉	서비스 혹은 별개의 SW 기반의 양자통신 기술 적용하여 스파이펄스를 체크하여 예방
양자 암호 통신기술이 단순히 광통신 망에서만 적용되는 기술이 아닌 좀 더 범용적인 통신 기술에 적용된다면, 암호키 분배에 따른 위협이 줄어 들고 범용성을 높여 활용 가능
